L’essentiel à retenir : le branchement d’un sèche-serviette exige un raccordement fixe via une sortie de câble murale, car les prises classiques sont interdites par la norme NF C 15-100 en salle de bain. Cette installation sécurise votre appareil de classe II contre les projections d’eau (IPX4) et nécessite un disjoncteur dédié de 10A ou 20A selon la puissance.
La norme NF C 15-100 impose des règles strictes pour la sécurité en salle de bain, interdisant formellement l’usage d’une fiche mâle standard pour vos appareils de chauffage. Contrairement aux idées reçues, brancher sèche serviette sur prise de courant classique est une pratique proscrite qui peut compromettre votre installation électrique.
On se retrouve souvent face à un dilemme technique au moment de raccorder ces trois fils à une sortie murale fixe. Je vais vous aider à décrypter les branchements et les distances de sécurité pour réussir votre installation en toute sérénité.
- Pourquoi le branchement d’un sèche-serviette refuse la prise classique
- 3 règles d’or pour choisir l’emplacement et la protection
- Comment identifier et relier vos fils sans faire d’erreur ?
- Finitions esthétiques et vérification du bon fonctionnement
Pourquoi le branchement d’un sèche-serviette refuse la prise classique
La norme NF C 15-100 impose un raccordement fixe sur sortie de câble dédiée, interdisant les prises mâles classiques en salle de bain. Ce circuit doit posséder un disjoncteur de 10A ou 20A selon la puissance, garantissant une étanchéité totale face aux projections d’eau.
Pour comprendre pourquoi brancher sèche serviette sur prise de courant est une mauvaise idée, analysons les règles techniques qui régissent vos pièces d’eau.
Les exigences strictes de la norme NF C 15-100
La norme NF C 15-100 constitue le socle de votre sécurité électrique. Elle encadre l’installation des chauffages en milieux humides pour écarter tout risque d’électrocution.
L’usage d’une fiche mâle est formellement banni par la réglementation. Vous devez impérativement utiliser une boîte de connexion murale spécifique pour votre appareil.
Opter pour un raccordement fixe assure une liaison fiable et pérenne. C’est la seule méthode autorisée pour garantir la sécurité d’un chauffage permanent.
Comprendre les volumes de sécurité dans la salle de bain
Respecter les zones autour des points d’eau est vital. Le volume 0 est strictement interdit. Le sèche-serviette se place généralement en volume 2 ou hors volume selon sa classe.
Les modèles de classe II possèdent une double isolation renforcée. Cette caractéristique permet une installation sécurisée en volume 2 sans nécessiter de raccordement à la borne de terre.
3 règles d’or pour choisir l’emplacement et la protection
Une fois les contraintes normatives assimilées, il faut définir l’emplacement physique et la protection modulaire du circuit.
Distances minimales et respect de la circulation d’air
Fixer les distances de pose. L’appareil doit se situer à 15 cm du sol minimum. Prévoyez aussi un espace suffisant avec le plafond pour favoriser la convection naturelle de l’air.
Analyser l’impact de la VMC sur le confort thermique. Évitez de placer le radiateur directement sous une bouche d’extraction. Cela aspirerait la chaleur avant qu’elle ne chauffe la pièce. Une position latérale est souvent préférable.
- Distance sol : 15 cm min
- Distance plafond : 15 cm min
- Éloignement VMC : conseillé pour éviter les pertes thermiques
Quel disjoncteur choisir pour votre installation ?
Choisir le calibre du disjoncteur. Un modèle de 10A suffit pour la majorité des radiateurs. Pour les puissances dépassant 2250W, passez sur un module de 20A en protection.
Vérifier la section des câbles. Utilisez du fil de 1,5 mm² pour un circuit de chauffage classique dédié.
| Puissance (Watts) | Disjoncteur (Ampères) | Section de fil (mm²) |
|---|---|---|
| Moins de 2250W | 10A ou 16A | 1,5 mm² |
| Plus de 2250W | 20A | 2,5 mm² |
| Cas spécifique mixte | 20A | 2,5 mm² |
Bref, vouloir brancher sèche serviette sur prise de courant classique est une erreur. En respectant ces règles de protection, vous garantissez la sécurité de votre foyer sans risquer la surchauffe.

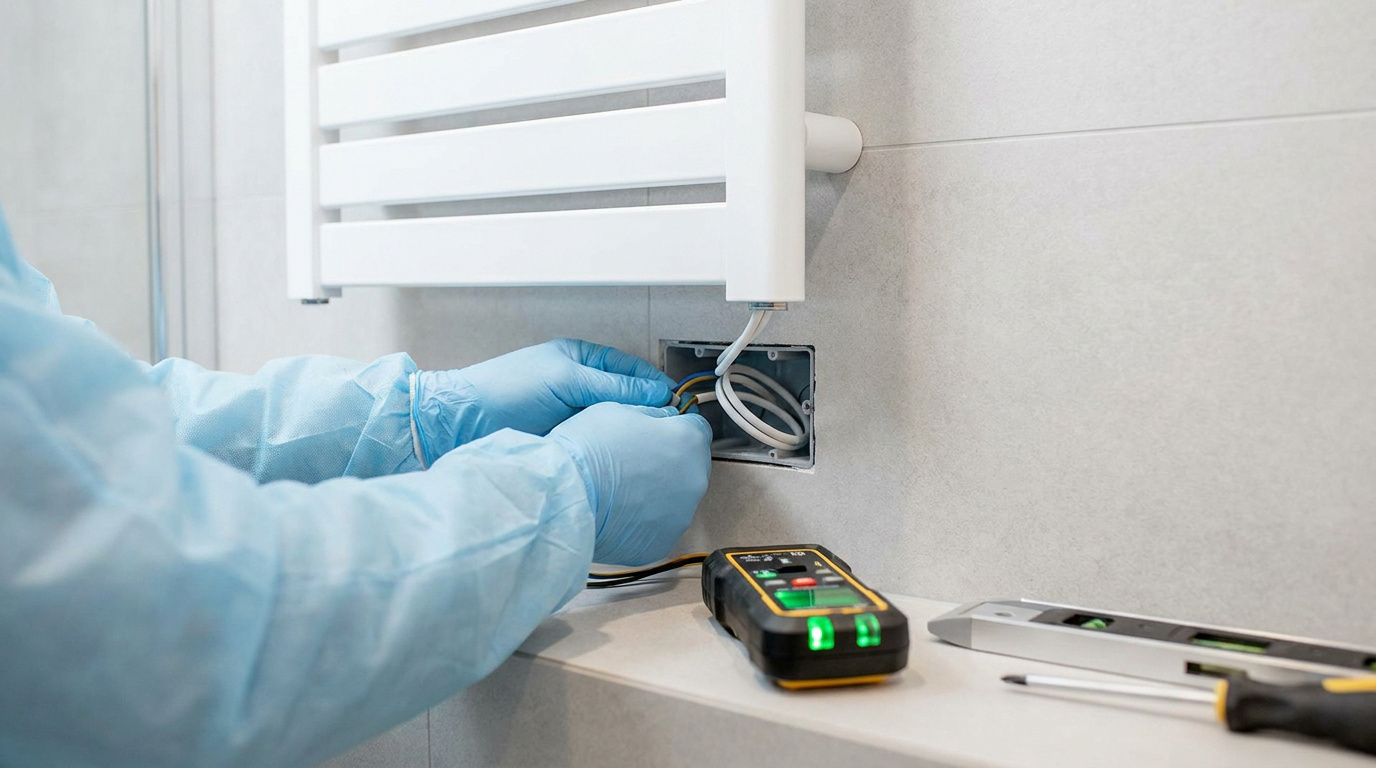

Comment identifier et relier vos fils sans faire d’erreur ?
Le matériel est prêt, passons maintenant au cœur du sujet : le câblage proprement dit et l’identification des couleurs.
Phase, neutre et le mystère du fil pilote
Repérer les couleurs standards est la première étape. Le bleu correspond au neutre. Le marron ou le rouge désigne la phase. Le fil noir est souvent le fil pilote dédié à la programmation.
Expliquer le rôle du fil pilote est utile. Il transmet les ordres de température depuis un gestionnaire central. Si votre installation est ancienne, laissez-le simplement en attente. Ne le branchez jamais sur le réseau électrique classique sous peine de court-circuit.
Le fil pilote ne doit jamais être raccordé à la terre ou au neutre, il transporte un signal de commande spécifique.
Utilisation des connecteurs rapides type Wago
Privilégier les connecteurs rapides type Wago est un excellent choix. Ils offrent une connexion plus fiable que les anciens dominos à vis. Le serrage automatique évite les échauffements dus aux vibrations ou au temps.
Gérer l’absence de terre est simple. Les appareils de classe II n’en ont pas besoin. Isolez le fil vert-jaune mural.
Vous n’avez pas besoin d’être un électricien chevronné pour réussir. Cette méthode est aussi rigoureuse que le branchement de votre batterie auxiliaire en termes de sécurité. Il suffit de respecter les codes couleurs et de bien insérer les fils dans les bornes automatiques.
Finitions esthétiques et vérification du bon fonctionnement
Une fois les fils connectés, il reste à soigner l’aspect visuel et s’assurer que tout chauffe correctement.
Astuces pour cacher les câbles derrière l’appareil
Dissimuler le boîtier de raccordement. Placez la sortie de câble directement derrière le montant vertical du radiateur. Cela rend l’installation invisible et beaucoup plus élégante dans votre salle de bain.
Distinguer le montage simple du modèle mixte. Le modèle mixte nécessite un raccordement hydraulique en plus de l’électrique. Veillez à ce que les câbles ne touchent pas les tuyaux d’eau chaude. Une gaine de protection peut s’avérer utile pour éviter toute dégradation thermique.
Une installation réussie est une installation invisible où la technique s’efface derrière le design de l’appareil.
Diagnostic rapide si votre radiateur reste froid
Lancer le test de chauffe. Enclenchez le disjoncteur et réglez le thermostat au maximum. La montée en température doit être perceptible sur les tubes en moins de dix minutes.
Vérifier les causes de panne. Un mauvais serrage des fils ou un fil pilote mal configuré bloquent souvent la chauffe.
- Vérifier le disjoncteur
- Contrôler la tension aux bornes avec un multimètre
- S’assurer que le mode ‘Hors-gel’ n’est pas activé
- Nettoyer les filtres si le modèle est soufflant
Pour réussir le branchement de votre sèche-serviette, oubliez la prise classique et privilégiez un raccordement fixe via une sortie de câble conforme à la norme NF C 15-100. Installez votre appareil en volume 2 pour une sécurité optimale et profitez enfin d’une salle de bain chaleureuse et de serviettes toujours sèches.
