L’essentiel à retenir : le branchement d’une gazinière Indesit exige une ligne dédiée de 32A avec un câble de 6mm² pour éviter tout risque d’incendie. En monophasé 230V, l’usage de cavaliers en cuivre est indispensable pour ponter les bornes du bornier. Pensez enfin à régler l’horloge, sans quoi le système de sécurité bloquera toute chauffe du four.
Une installation conforme exige une ligne dédiée de 32 ampères et un câble de 6 mm² pour supporter la puissance de votre appareil sans risque de surchauffe. On finit souvent par hésiter devant le boîtier arrière, craignant de provoquer un court-circuit ou d’endommager son équipement neuf.
Je vais vous aider à réaliser le branchement gaziniere electrique indesit en toute sécurité en décortiquant chaque étape du câblage et du pontage des bornes. On fait le point ensemble pour que votre cuisine soit opérationnelle dès aujourd’hui.
- Branchement gazinière Indesit : les règles d’or avant de commencer
- Sécurité et préparation du matériel électrique
- Le secret du bornier et des cavaliers en cuivre
- Diagnostics et réglages pour un fonctionnement immédiat
Branchement gazinière Indesit : les règles d’or avant de commencer
Le raccordement d’une cuisinière Indesit exige une ligne dédiée de 32A avec un câble de section 6mm². L’installation monophasée 230V nécessite impérativement l’usage de cavaliers en cuivre pour ponter les bornes du bornier arrière.
Pour que votre appareil fonctionne sans faire sauter les plombs, tout commence par la vérification du circuit électrique mural.
La ligne dédiée 32A et la section de câble 6mm²
Votre cuisinière doit posséder son propre circuit. Ce réseau est protégé par un disjoncteur spécifique de 32 ampères dans votre tableau. C’est la base pour une installation sécurisée.
La section de 6mm² est non négociable ici. Elle supporte la forte intensité électrique sans fondre. Un câble trop fin chauffera dangereusement. Cela évite tout risque de départ de feu domestique.
Vous cherchez aussi à optimiser votre énergie ? Découvrez Quelle batterie solaire 100w choisir pour votre kit ? pour vos petits projets.
Pourquoi oublier définitivement la prise murale standard ?
Une prise classique 16A est totalement insuffisante. Elle n’est pas conçue pour les pics de puissance de l’appareil. Le risque de court-circuit est alors immédiat et certain.
N’utilisez jamais d’adaptateur ou de rallonge de jardin. Ces dispositifs ne respectent pas la norme NF C 15-100. Votre assurance refuserait toute indemnisation en cas de sinistre électrique.
Voici pourquoi vous devez absolument l’éviter :
- Puissance limitée à 3600W pour le 16A
- Risque de fonte des plastiques
- Exclusion des garanties contractuelles
Sécurité et préparation du matériel électrique
Une fois l’infrastructure vérifiée, il faut maintenant sécuriser votre zone de travail pour manipuler les composants sans danger.
Couper le courant et tester l’absence de tension
Abaissez le disjoncteur général avant toute intervention. C’est la règle de base pour votre survie. Ne vous contentez pas d’éteindre l’interrupteur mural de la cuisine.
Sortez votre multimètre pour tester la boîte de sortie. Vérifiez qu’aucune tension ne subsiste entre les fils. La prudence reste votre meilleure alliée face au courant invisible.
La vérification de l’absence de tension est l’étape ultime qui sépare un bricoleur averti d’un accident domestique grave.
Préparer les extrémités des câbles multibrins
Dénudez les fils sur environ douze millimètres. Utilisez une pince adaptée pour ne pas entamer le cuivre. Des brins sectionnés réduisent la capacité de conduction. Le contact doit être parfait.
Je conseille vivement d’utiliser des embouts de câblage. Ils maintiennent les brins ensemble dans le bornier. Cela évite les arcs électriques causés par des fils volants mal serrés.
Pour réussir votre branchement gaziniere electrique indesit, apprenez aussi comment allumer un neon sans starter grâce aux LED facilement.
Le secret du bornier et des cavaliers en cuivre
Le câblage est prêt, mais le véritable défi réside dans la configuration interne du bornier Indesit pour accepter le courant domestique.
Comprendre le rôle des 6 bornes et des shunts
Le bornier comporte six points de connexion numérotés. Les cavaliers en cuivre, ou shunts, sont souvent clipsés derrière le capot. Ils permettent de relier plusieurs bornes entre elles.
Poncez légèrement les shunts si besoin. Un bon contact métallique assure une répartition homogène de la puissance.
Voici la répartition des connexions :
- Bornes 1-2-3 pour la Phase
- Bornes 4-5 pour le Neutre
Schéma de raccordement monophasé 230V simplifié

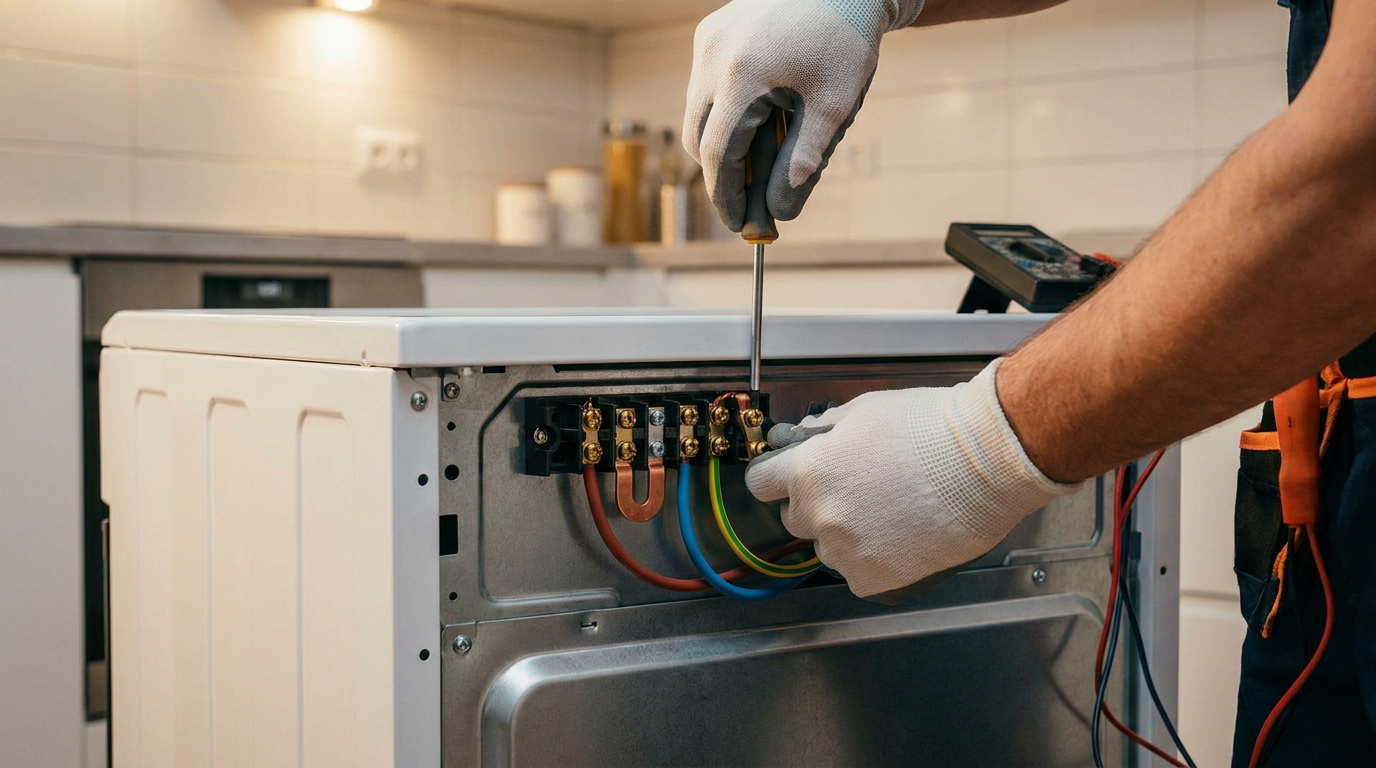

Connectez le fil marron sur les bornes pontées 1, 2 et 3. Le fil bleu rejoint les bornes 4 et 5. La terre se fixe impérativement sur la borne centrale dédiée. Serrez fermement chaque vis sans forcer.
| Couleur du fil | Fonction | Bornes cibles |
|---|---|---|
| Marron | Phase | 1, 2, 3 |
| Bleu | Neutre | 4, 5 |
| Vert/Jaune | Terre | Borne de terre (⏚) |
Sécuriser le câble avec le serre-câble d’origine
Le serre-câble en plastique doit mordre la gaine extérieure. Il empêche les fils de se déconnecter si vous tirez sur l’appareil. C’est une sécurité mécanique indispensable.
Replacez le cache de protection en plastique noir. Assurez-vous qu’aucun fil ne soit pincé lors de la fermeture. Votre installation est désormais isolée et sécurisée.
Diagnostics et réglages pour un fonctionnement immédiat
Tout semble en place, pourtant il arrive que la machine reste muette lors du premier essai.
L’astuce de l’horloge pour réveiller le four
Sur les modèles Indesit récents, le four est verrouillé par défaut. L’affichage clignotant indique que l’heure n’est pas réglée. Le système bloque toute chauffe.
Réglez l’horloge via les boutons de façade. Le four devrait alors démarrer instantanément.
N’appelez pas le SAV avant d’avoir fixé l’heure sur votre afficheur digital.
Pourquoi mon appareil ne s’allume pas du tout ?
Un mauvais serrage est la cause numéro un des pannes. Un contact lâche empêche le courant de circuler vers les résistances. Vérifiez chaque vis du bornier arrière.
Un cavalier manquant peut aussi isoler les plaques du four. Assurez-vous que les pontages sont bien en place.
Branchement de votre batterie auxiliaire avec un coupleur.
Réussir le branchement de votre gazinière électrique Indesit demande simplement de respecter la ligne dédiée de 32A, le câble de 6mm² et le pontage précis des bornes avec les cavaliers. Ne tardez plus à sécuriser votre installation pour savourer vos premiers plats. Un branchement aux normes, c’est l’assurance d’une cuisine performante et sereine pour longtemps.
